如何绘制cad室内吊顶图？cad隐藏灯带吊顶图怎么画？如何看吊顶图纸立面问题1:吊顶图纸如何看懂？(1)一般天花板图纸将包括天花板平面图、天花板尺寸和细节。应该通过结合天花板平面图和剖面图来计算，应该通过结合天花板平面图和剖面图来计算，cad中如何计算天花板面积就是计算天花板的展开面积。
1、悬浮吊顶CAD怎么表示
吊顶用CAD在平面上用红框表示。1、离墙20-25厘米。离墙有200米远。如果要安装筒灯，可以在墙边安装线性灯。边上的距离可以小一些。天花板一般有10厘米厚。2、250mm都可以。在需要安装窗帘的地方，再增加120毫米的窗帘盒距离。3、离墙20-25厘米。离墙有200米远。如果要安装筒灯，可以在墙边安装线性灯。边上的距离可以小一些。天花板一般有10厘米厚。
2、CAD吊顶面积怎么算?麻烦哪个会的说下
指的是天花板展开面积的计算。应该通过结合天花板平面图和剖面图来计算。比如吊顶分为吊顶面、灯槽边、挡光板。也就是这三个的面积加起来就是天花板的面积。比如天花板厚度150mm，灯槽边缘100mm，天花板宽度600 mm，可以这样计算:(150 100 600)* CAD计算天花板面积的几种方法:在AutoCAD中，我们可以方便、准确地计算二维封闭图形的面积和周长，但对于不同类型的图形，计算方法是不同的。
只需执行命令区(可以在命令行输入，也可以点击相应的命令图标)。在命令提示符下，“Specifyfirstcornerpointor”不能以这种方式表示。如果要在天花板贴图上表示光束位置，必须用虚线，千万不要填。而且必要的话需要标注为“光束”，虚线的形式不能和灯槽的虚线是一个类型，需要区分。正规的制图方法不会在吊顶平面布置图上显示梁的位置，而是要在原结构图上显示梁的位置，并标注梁的高度，方便工人现场查看比较。吊顶平面布置图本来就是一个需要综合考虑如何根据梁的位置来设计吊顶形状的平面装修方案，已经把梁的高度考虑进去了。
3、cad中天花图CH2750是什么意思
表示吊顶高度2750mm(以全装修地面为基准)。CAD吊顶图纸中CH2750的含义:从“地面饰面”到“吊顶面”的高度为2850 mm，CH平时不常用，一般指建筑中吊顶的高度，CHceilingheight。也可以理解为室内净高。在CAD绘图中，有一些类似的表述:wh窗高、LH梁高、th步高等。
4、吊顶图纸标高怎么看
问题1:如何才能看懂吊顶图纸？(1)一般天花板图纸将包括天花板平面图、天花板尺寸图和详图。要理解它，就要结合这三张图纸来看。第一，吊顶平面图给出的信息是吊顶的风格，使用的装饰材料，如果是造型屋顶，上面标注的标高可以告诉你高低差，以及造型的大致样子。(2)其次，吊顶尺寸图顾名思义给你的信息就是吊顶的具体尺寸，具体施工时会根据图纸尺寸进行浮动。(3)然后是细节，也就是内部做法，对吊顶基础的材质、规格、龙骨的要求，所有细节都要看细节。
5、cad里的吊顶面积怎么计算
是计算天花板的展开面积。应该通过结合天花板平面图和剖面图来计算。比如吊顶分为吊顶面、灯槽边、挡光板。也就是这三个的面积加起来就是天花板的面积。例如，天花板厚度为150mm，灯槽边缘为100mm，天花板宽度为600 mm，在命令行输入list命令空格，然后选择要计算的图形。吊顶是指房屋居住环境顶部的装饰。简单来说就是指吊顶的装修，是室内装修的重要组成部分之一。
6、cad暗藏灯带吊顶图怎么画?求平面和立面图,有哪几部分?
一般施工图包括以下几个部分:1。平面图原件(以现场测量为准)2。墙面改造方案(大部分小公司不画这个)3。平面图(含量最高的一张，往往外行只看这一张)4。顶层平面图(吊顶造型、层高、灯具、空调、浴霸等详细尺寸平面图。

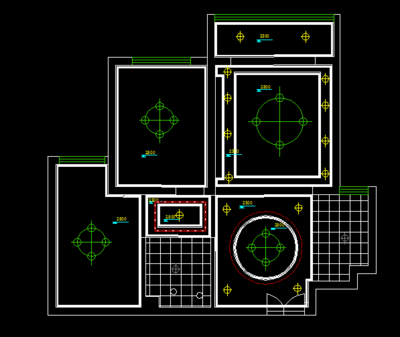

7、cad室内吊顶图怎么画?
建议找一些室内装修的CAD成套图纸，从中可以学到很多东西，包括吊顶的风格。1画出吊顶空间并注明名称和标准材质；标记尺寸；2.画一个带灯槽的剖面，并给出尺寸，如果建模顶部给出了每一层的高度；标明龙骨的位置、封板和龙骨的位置、龙骨的密度、主龙骨和副龙骨的分布以及其他节点和截面；3详细说明:表面处理工艺，如:9.5mm或12mm石膏板罩面，腻子两遍，牛皮纸缝处理，钉孔防锈漆处理。
