支吊架安装:电缆桥架支吊架的质量应符合现行相关技术标准。电缆桥架水平敷设时，电缆桥架的国家标准是什么？3.当电缆桥架平行安装在同一高度时，应考虑相邻电缆桥架之间的维护和检修距离，电缆可无间距敷设在电缆桥架上，电缆在托盘横截面上的填充率:电力电缆不应大于40%；控制电缆不应大于50%。
1、桥架安装要求规范标准[详]
外观检查:电缆桥架进入施工现场时，应提交以下材料:产品出厂合格证、省市质监站定期检验报告及相关技术鉴定文件等。电缆桥架板的厚度应满足相关要求。热镀锌电缆桥架的涂层表面应均匀，无烧焦、挂灰、局部不镀锌等缺陷。静电喷涂应平整、光滑、均匀、无脱皮、无气泡、无气泡。桥本身应该是平的，没有变形。内壁应光滑无毛刺。桥架的焊缝表面应均匀，不应有漏焊、裂纹、烧穿等缺陷。

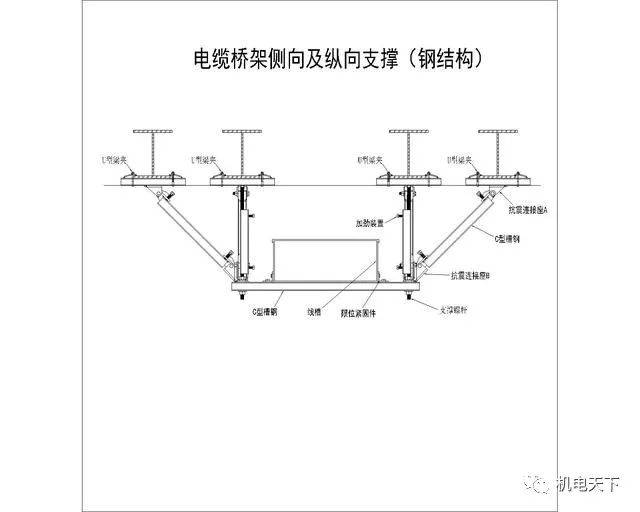

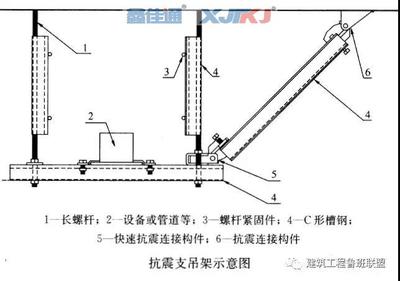

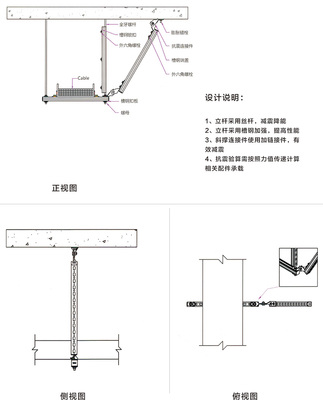

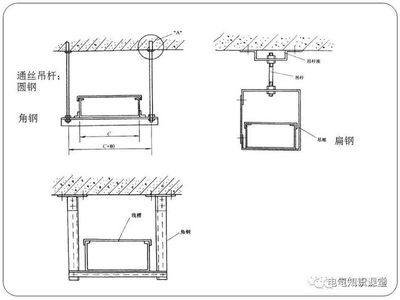

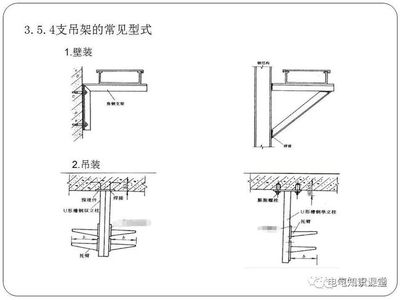

一般离地高度不应小于2.5m，当桥架多层敷设时，为满足散热、维护和防干扰的需要，桥架层间应留有一定的距离。电缆桥架与各种管道平行敷设时，其净距应符合有关规定。支吊架安装:电缆桥架支吊架质量应符合现行相关技术标准。电缆桥架水平敷设时，支撑跨距一般为1.5~3m。电缆桥架垂直敷设时，固定距离不应大于2m，相邻两个桥架水平高度差不应大于10mm。
2、电缆桥架安装有什么规范?
(1)操作条件1。技术准备:审查设计图纸，现场调查电气设备的安装位置和电缆桥架安装路线；电缆桥架引道；建筑结构类型；预埋件和预留孔洞的位置和尺寸。2.编制施工方案:根据图纸和测量记录，选择不同建筑结构段的电缆桥架安装形式；根据合同工期和施工人员组成确定施工组织。确定施工方案时，应遵循以下规定:(1)电缆桥架应安装在建筑物、构筑物(如墙柱梁、楼板等)上。)尽量。
(3)梯架或穿孔托盘水平敷设时，离地高度不小于2.5m；线槽和非穿孔托盘的局部高度不应低于2.2m，但应敷设在电气专用房间内(如配电室、电汽井和技术层)。(4)桥架垂直敷设时，除敷设在电气安装室内外，1.8m距离以下的部分应有金属罩保护。(5)电缆桥架多层敷设时，层间距离一般如下:①桥架上布置的屋顶或其他障碍物不应小于0.3m
3、桥架安装标准是什么?
玻璃钢桥架简介:玻璃钢桥架是使电线、电缆、管道的敷设标准化、系列化、通用化的电缆敷设装置。玻璃钢电缆桥架分为槽式、托盘式和梯式结构，由支架、支架臂和安装附件组成。选型时要注意桥梁的所有部件是否满足系列化、通用化、标准化的要求。玻璃钢桥架由玻璃钢、阻燃剂等材料组成，由复合模塑料和不锈钢网压制而成。
连接线和紧固件企业通常与我们同在。还应根据桥梁结构和相应的护栏来选择。尽量不要安装在有腐蚀性气体的管道和供热管道上，也不要安装在有腐蚀性液体的管道下，否则需要采取防腐和隔热措施，因为如果不采取措施，可能会影响使用寿命。每隔50米的类型、数量、首端、分支、尾端、转弯、起点和终点应标记在玻璃钢电缆上。
4、敷设电缆桥架有哪些要求?
电缆桥架是一个刚性系统，有不同的类型，应用于很多领域。如果安装不当，会影响正常使用，所以需要按照正确的要求进行铺设，才能保证正常使用。上海长鹏电缆桥架敷设要求:1。与母线槽不同，当电缆桥架用于室内配线时，其电缆不应有黄麻或其他易燃材料的外护套。在腐蚀性或特别潮湿的场所采用电缆桥架布线时，应根据不同的腐蚀介质采取相应的保护措施，并选用塑料护套电缆。
3.当电缆桥架平行安装在同一高度时，应考虑相邻电缆桥架之间的维护和检修距离，电缆可无间距敷设在电缆桥架上。电缆在托盘横截面上的填充率:电力电缆不应大于40%；控制电缆不应大于50%。4.上下电缆桥架应设置下行导向装置，并在安装下行导向装置处两侧各1m处增设加固支吊架。
5、电缆桥架国标是什么?
(1)电缆桥架【没有】国家标准，只有行业标准或技术规定；(2)建议参考:《钢索桥工程技术规范》T/CECS312017等。电缆桥架国家标准有:铝合金桥架技术规范CECS1062000、钢制电缆桥架工程设计规范CECS312006、JB/T塑料电缆桥架、NBT防腐电缆桥架。
6、桥架国家标准
依据《钢制电缆桥架工程设计规范》CEC S31: 91，由中国工程建设标准化协会电气工程专业委员会修订。本标准以CEC S31: 91为基础，由中国工程建设标准化协会电气工程委员会修订。具体为:电缆槽宽度~允许最小厚度电缆槽宽度< 100 ~ 1100 ≤电缆槽宽度< 150 ~ 1.2150 ≤电缆槽宽度< 400 ~ 1.5400 ≤电缆槽宽度< 800 ~ 2.800 <电缆槽宽度~2.5电缆沟盖板、电缆槽、电缆支架、电表箱、电缆槽。
7、电缆桥架的设计标准
1。电缆桥架类型和品种的选择。当电缆网络需要屏蔽电气干扰或需要防止外部影响(如腐蚀性液体、易燃粉尘等)时。)，应选用(FB)开槽复合防腐屏蔽电缆桥架(带盖)。2.(F)复合环氧树脂防腐阻燃电缆桥架应在强腐蚀环境中使用。支架和托架也应由相同的材料制成，以提高桥架及附件和电缆桥架的使用寿命。在容易积尘、需要遮盖的环境或室外场所，宜遮盖木板。
在容易积尘、需要遮盖的环境或室外场所，宜遮盖木板。4.在公共通道或室外道路穿越段，应在底梯级底部加垫或在该段使用托盘，当大跨度跨越公共通道时，可根据用户要求提高桥梁的承载能力或选择桁架。5、大跨度(> 3m)选用组合桥(FB)，6、室外选用复合环氧桥架(F)。二、规格选型1，桥架的宽度和高度按下表选择，电缆的真实充电率不应超过有关标准和规范的规定值。动力电缆4050%，控制电缆5070%，留有1025%的开发余量。
