节点图如何辨别玻璃幕墙的立柱是否为断桥保温材料？首先要了解玻璃幕墙和干挂石材幕墙的工艺做法。要了解玻璃幕墙和干挂石材幕墙的内部构件，先说框架玻璃幕墙，框架玻璃幕墙包括隐框玻璃幕墙、明框玻璃幕墙和半隐框玻璃幕墙，明框玻璃幕墙和隐框玻璃幕墙有什么区别？cad玻璃怎么画cad玻璃的画法如下:1，首先，打开一个幕墙装配图(从建筑立面复制)；2.然后在幕墙装配平面图上标注节点；3.画出详细的玻璃幕墙节点图(玻璃幕墙加墙面接触部分)；4.拆分玻璃幕墙节点图，画出玻璃幕墙截面并标注；5.画出墙壁部分的细节和尺寸；6.计算墙体部分的力学性能，标注设计和施工参数。
1、cad玻璃怎么画
cad玻璃绘制方法如下:1。首先，打开一个幕墙装配图(从建筑立面复制)；2.然后在幕墙装配平面图上标注节点；3.画出详细的玻璃幕墙节点图(玻璃幕墙加墙面接触部分)；4.拆分玻璃幕墙节点图，画出玻璃幕墙截面并标注；5.画出墙壁部分的细节和尺寸；6.计算墙体部分的力学性能，标注设计和施工参数。
2、幕墙项目招标一般在工程进行到哪个节点进行?
幕墙工程招标可分不同时间节点进行:①若幕墙单独招标，可在主体结构完成、资金到位后进行幕墙工程施工招标。(2)如果项目是施工总承包。玻璃幕墙的施工可以纳入总承包，这样就可以纳入整个工程招标，不需要单独招标。因为在一些地方，即使同一项目没有纳入总承包，也需要针对幕墙工程区域单独立项，然后公开招标。
3、玻璃幕墙压块设置长度节点图没标明是否通长,应怎样施工,按照什么规范…
压块的长度不能体现在节点的横切面或纵切面上。一般我都是做外装的。在我们的施工中，玻璃压块的长度一般切割成14.7 mm，并不存在通常所说的间距是每隔350 mm左右布置一个压块，希望能对你有所帮助。通常，明框幕墙与隐框幕墙相距300mm。如果是隐框幕墙，构件压块肯定不是通长，具体厚度和长度通过计算确定。一般来说，35MM长，300MM间距就能满足常规幕墙的要求。
4、建筑中,砖墙体与玻璃幕墙垂直相交时,节点处的构造是怎么做的,这个问题…
墙面不紧贴玻璃，中间有100左右的缝隙，因为玻璃幕墙有龙骨。它们之间的缝隙需要用防火岩棉填充。再者，为了保证从外面看不到里面，岩棉需要用铝制成。幕墙安装前进行抹灰粉刷(一般按内墙涂料要求)。如果和幕墙的缝隙影响了两个房间的使用，那么在设计幕墙的时候，就直接在这里加框料来封闭。
5、节点图怎么辨别玻璃幕墙的立柱是否为断桥隔热的材料

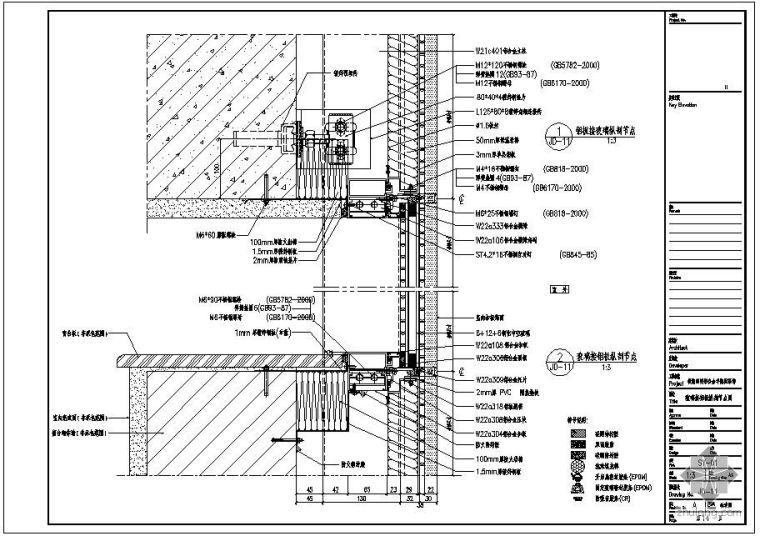

首先要了解玻璃幕墙和干挂石材幕墙的工艺做法。要了解玻璃幕墙和干挂石材幕墙的内部构件。先说框架玻璃幕墙，框架玻璃幕墙包括隐框玻璃幕墙、明框玻璃幕墙和半隐框玻璃幕墙。常见的有开框玻璃幕墙和断桥幕墙，分穿条和注胶。半隐框玻璃幕墙分为水平和垂直隐框玻璃幕墙或水平和垂直隐框玻璃幕墙。先说隐框玻璃幕墙。看下图:隐框玻璃幕墙由柱、梁、扇框(开窗扇框)等玻璃组成，通过预埋板和转接件与土建主体连接，玻璃用结构胶粘接。每个厂家生产的铝型材的断面都不一样，但做法都是一样的。
6、明框玻璃幕墙与隐框玻璃幕墙的区别?在节点图上怎么一眼区别明框与隐框…
开架玻璃幕墙的玻璃嵌入铝框，成为四面铝框的幕墙构件。幕墙构件嵌入横梁中，与横梁的外露立柱和明显的铝框形成立面。开架式玻璃幕墙是最传统的形式，应用广泛，工作性能可靠。与隐框玻璃幕墙相比，更容易满足施工工艺的要求。明框和暗框很容易区分。外面能看到的是明框，外面只能看到的是暗框。从房间外面可以看到铝框压在玻璃的边缘，也就是开放式的框架结构，隐形的框架结构。
隐框幕墙的玻璃与骨架直接相连，骨架和窗框不外露，使玻璃幕墙的外观更加新颖简洁，是目前比较新颖的一种。玻璃直接固定在骨架上，没有封闭的边框，使玻璃幕墙的安装技术和加工工艺上了一个新的高度。这种幕墙在中国深圳经济特区发展中心大楼中首次使用。不是将玻璃嵌入框架的凹槽中，而是用硅橡胶密封剂(黑色)将玻璃粘合到铝合金的密封框架上。从正面看不到密封框架，因为它在玻璃后面。
7、玻璃幕墙图纸由什么组成
玻璃幕墙图纸一般由以下几部分组成:1。设计说明2。立面图(主要反映玻璃幕墙的划分)3。龙骨示意图(立面图上显示垂直龙骨和水平龙骨的分布)4。节点图(主要水平节点、竖向节点、各部位收口节点、预埋板与龙骨连接节点、龙骨连接节点等。) 5.幕墙避雷带。6、幕墙施工图，还要附上力学计算书。
8、防火玻璃幕墙设计详解
防火玻璃幕墙的细部设计是怎样的？施工完成后，要检查所有防火接缝和隔墙是否密封严密，所有层间防火隔墙是否按要求用矿棉等不燃材料填塞，防火隔墙是否能满足防火规范要求。让我们来看看。防火玻璃幕墙的细部设计玻璃幕墙一般用于人员密集的大型公共建筑，或重要高层、超高层建筑的外墙上。但是玻璃幕墙建筑一旦发生火灾，其危险性会比其他传统的砖石外墙更加严重，因为玻璃是脆性材料，耐火性差，温度达到250度就会爆裂。
此外，垂直幕墙与建筑物各层之间的缝隙以及房间之间的墙壁未处理或处理不当，消防系统不完善，烟雾也可通过缝隙扩散到上层，造成人员窒息，而火焰则通过缝隙逃到上层。这些缝隙和幕墙破开的洞就成了消防通道，导致了更大的火灾。国内外已有多起(如)因玻璃幕墙防火设计不到位而导致重大生命财产事故的例子。
9、玻璃幕墙施工方案
雷小弟的装修师来回答你的问题:1。放线施工工艺流程→支座安装→柱安装→梁安装→防雷连接→防火层安装→挂板安装→封顶安装→包边安装→打胶→清理→整理2。工序施工方法及要点a .安装前的准备工作:施工前要认真学习施工图、技术交底，检查施工设备。施工前准备的内容:现场勘察、技术资料准备、施工机具准备、材料准备、人员准备、施工组织设计准备、主梁放线、安装、验收。
在关键层找到已经找平的关键点，找一个辅助层找平，用两个点确定一条定位线。找到所有定位点后，调整固定定位点，复查水平度，误差应小于1 mm，水平分格，确定分格起点的定位轴线，了解分格线与定位轴线的关系，每次分格后复查，用经纬仪复测垂直线。误差不得超过2mm，c .预埋件的安装:预埋件是幕墙的根。预埋件的质量直接关系到幕墙的安全和使用寿命。
